TDK's RGF -serie: compacte EMI -filters die ruisonderdrukking opnieuw definiëren

In het rijk van de huidige voedingstoepassingen met hoge input is elektromagnetische interferentie (EMI) al lang een aanhoudende uitdaging voor systeemontwerpers.TDK Corporation is echter opgevoerd om dit aan te pakken met de lancering van zijn TDK-Lambda RGF-serie-compacte EMI-filters voor bord-mount die zijn ingesteld om een ​​revolutie teweeg te brengen in EMI-management in verschillende industrieën.

Ontworpen om te voldoen aan de strenge eisen van industriële en commerciële omgevingen, wordt de RGF -serie geleverd in 20A- en 40A -varianten, die een uitzonderlijke differentiële modus ruisonderdrukking bieden.Deze belangrijke functie is een game-wisselaar, omdat het systeemontwerpers helpt naadloos te voldoen aan CISPR en andere wereldwijde elektromagnetische normen, waardoor het gedoe en de vertragingen worden geëlimineerd die vaak worden geassocieerd met EMI-compliance.

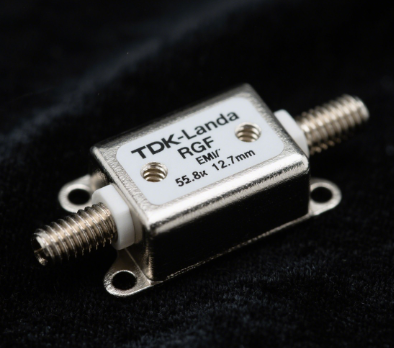

Een van de opvallende aspecten van de RGF -filters is hun geavanceerde componenttechnologie, die de ruggengraat vormt van hun robuuste prestaties.Gehuisvest in een ruige 5-zijdige metalen behuizing, zijn deze filters volledig ingekapseld, waardoor ze de zwaarste omstandigheden kunnen weerstaan.De opname van twee schroefdraad en twee niet-threaded montagegaten draagt ​​bij aan hun veelzijdigheid, waardoor flexibele integratie in verschillende systemen mogelijk is.Bovendien verbetert dit ontwerp de thermische dissipatie, waardoor ze perfect zijn voor zowel geleidingsgekoelde als convectiegekoelde systemen.

Laten we duiken in de belangrijkste functies die de RGF -serie een snit boven de rest maken.Eerst en vooral is hun ultracompacte voetafdruk, die slechts 52,8 x 35,2 x 12,7 mm meet.Deze compacte grootte is een zegen voor ruimtebeperkte toepassingen, waarbij elke millimeter telt.Ze beschikken ook over een breed ingangsspanningsbereik van 0 tot 80V en kunnen transiënten tot 100V verwerken voor 100 ms, waardoor stabiliteit zelfs in fluctuerende krachtomgevingen zorgt.

Temperatuurveerkracht is een ander gebied waar de RGF -filters uitblinken.Ze werken efficiënt in een breed temperatuurbereik van -40 ° C tot +120 ° C standaard, en met verlengd thermisch uithoudingsvermogen kunnen ze zelfs tot +125 ° C verwerken met versnelde fietsen.Dit maakt ze geschikt voor gebruik in extreme temperatuuromstandigheden, van het bevriezen van industriële magazijnen tot hete productiefaciliteiten.

De toepasbaarheid van de RGF -filters is wijdverbreid.Ze presteren uitzonderlijk goed in harde industriële omgevingen, commerciële off-the-shelf (COTS) platforms en precisietest- en meetsystemen.Bovendien zijn ze zeer geschikt voor communicatieapparatuur met hoge betrouwbaarheid, uitzendhardware en moderne robotica-alle sectoren waar effectief EMI-management cruciaal is voor optimale prestaties.

In combinatie met niet-geïsoleerde DC-DC-converters, leveren de RGF-filters de verzwakking van een breedspectrum differentiële modus.Dit vermindert niet alleen systeembrede ruis, maar vereenvoudigt ook het algemene EMI-compliance-proces, waardoor tijd en middelen voor bedrijven worden bespaard.

Duurzaamheid is niet-onderhandelbaar voor missiekritieke implementaties en de RGF-serie stelt niet teleur.Het heeft met succes strenge thermische cyclische tests doorstaan, en heeft 700 cycli met hellingssnelheden tot 60 ° C/min doorstaan.Bovendien voldoet het aan de rigoureuze MIL-STD-810G-normen voor shock en trillingen, zodat het de ontberingen van veeleisende operationele omgevingen kan weerstaan.

Concluderend, met hun compacte dimensies, hoge verzwakkingsprestaties en robuuste bouwkwaliteit, bieden de RGF EMI-filters van TDK-Lambda een zeer efficiënte en ruimtebesparende oplossing voor ruisgevoelige, hoogstroomtoepassingen in uitdagende omgevingen.Ze zullen een onmisbare component worden voor systeemontwerpers die de betrouwbaarheid van het systeem willen verbeteren en de EMI -compliance willen stroomlijnen.
