Dubbele SPI-interface voor ingebouwde GUI's

Met dubbele SPI-mogelijkheden en 16-bits kleurdiepte kan het scherm zich aanpassen aan variërende datasnelheidseisen zonder de onderliggende hardware-architectuur te veranderen.

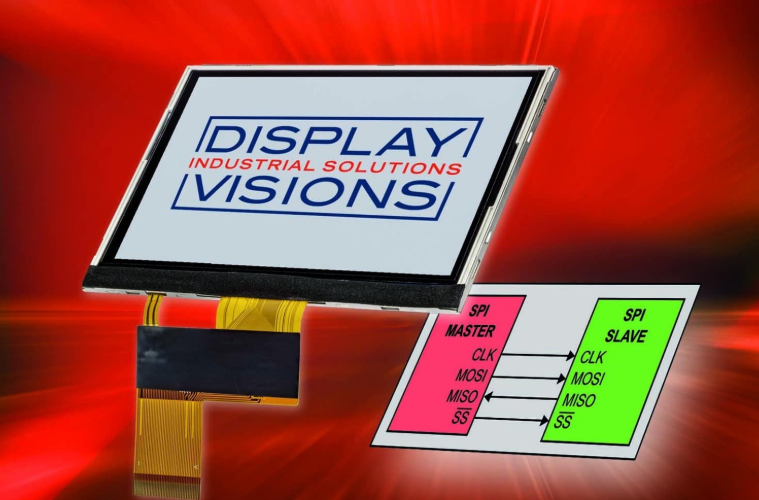

DISPLAY VISIONS heeft de EA TFT043 42SINN geïntroduceerd, een 4,3 inch kleurendisplay met een SPI-interface ontwikkeld voor op microcontrollers gebaseerde embedded systemen.Hiermee wordt tegemoetgekomen aan de groeiende vraag naar compacte, kostenbewuste displaymodules die rechtstreeks in op microcontrollers gebaseerde systemen kunnen worden geïntegreerd.In veel ingebedde toepassingen proberen ontwikkelaars een balans te vinden tussen prestaties, eenvoud van bedrading en ruimte-efficiëntie, vooral bij draagbare apparaten, bedieningspanelen en industriële apparatuur waar de bordruimte en de beschikbaarheid van pins beperkt zijn.


Seriële Perifere Interface, of SPI, wordt vaak gekozen in dergelijke ontwerpen vanwege de hoge datasnelheden, full-duplex communicatie, lage latentie en verminderde bedradingsvereisten.Door het aantal signaallijnen te minimaliseren in vergelijking met parallelle interfaces, kan SPI de PCB-indeling vereenvoudigen en de algehele systeemcomplexiteit verminderen.De geïntegreerde SPI-bus in de EA TFT043 42SINN kan worden geconfigureerd als een 3-draads, 4-draads of dubbele SPI-interface.De dubbele SPI-modus maakt een verdubbelde overdrachtssnelheid mogelijk, waardoor ontwerpers de communicatieprestaties kunnen aanpassen aan de toepassingsbehoeften zonder de kerndisplaymodule te hoeven wijzigen.

Het display biedt een resolutie van 480 bij 272 pixels en ondersteunt maximaal 65.535 kleuren met een kleurdiepte van 16 bit.Deze specificatie maakt de presentatie mogelijk van gedetailleerde grafische gebruikersinterfaces, pictogrammen en statusinformatie in ingebedde systemen.IPS-technologie is geïntegreerd om stabiel contrast en kleurweergave over bredere kijkhoeken te behouden.Bovendien ondersteunt een achtergrondverlichting van 1.100 cd per vierkante meter de leesbaarheid bij fel omgevingslicht, wat relevant kan zijn voor buiten- of sterk verlichte binnenomgevingen.

Vanuit elektrisch oogpunt werkt het display op een logische voeding van 3,3 V, terwijl de achtergrondverlichting ongeveer 12 V bij 60 mA nodig heeft.Het gespecificeerde bedrijfstemperatuurbereik van min 20 graden Celsius tot plus 70 graden Celsius ondersteunt gebruik in industriële en semi-industriële omstandigheden waarbij bij het systeemontwerp rekening moet worden gehouden met temperatuurschommelingen.
